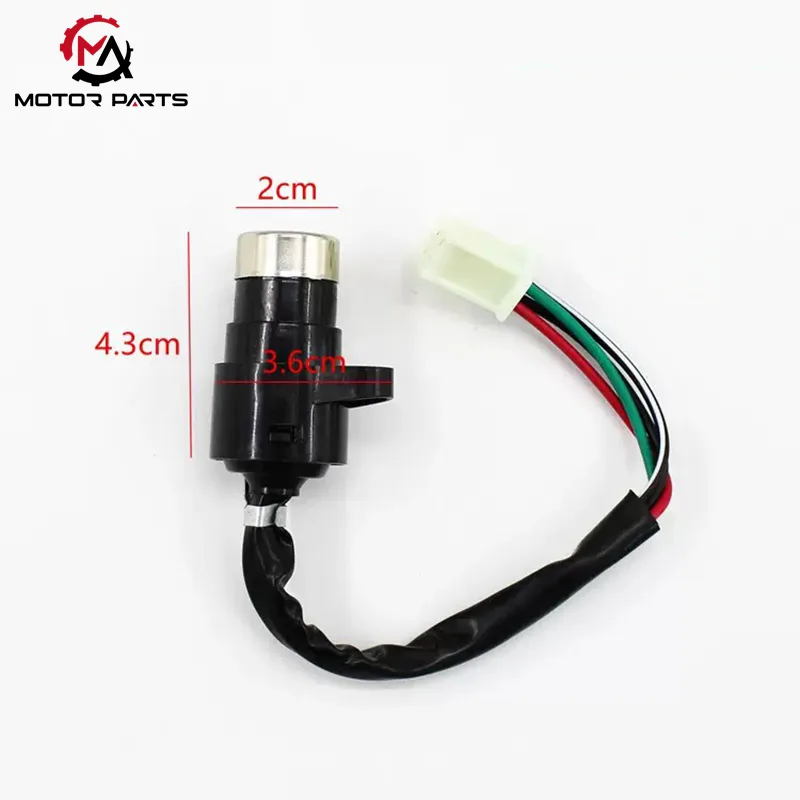

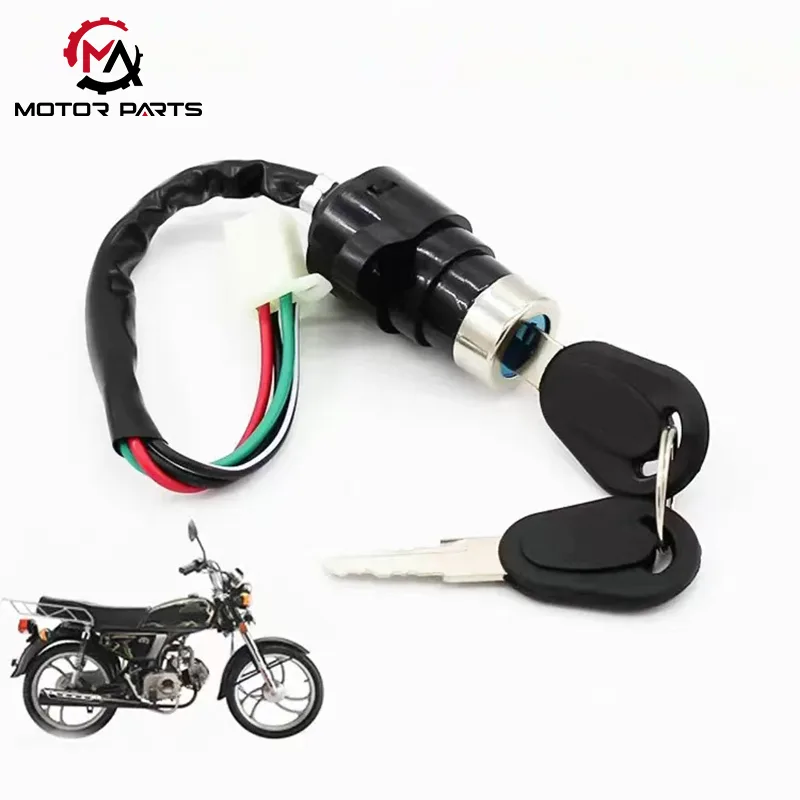

JH70 Motosiklet Kontak Anahtarı

Max Trading fabrikasından gelen bu yüksek kaliteli JH70 Motosiklet Kontak Anahtarı, tüm aracın elektrik devresini ve motor çalıştırma/durdurma işlemini kontrol eden temel bir bileşendir. Anahtarın yapısal tasarımı ve çalışma mantığı "mekanik bağlantı + devre anahtarlama" temel prensibine dayanmaktadır.

Yapı Bileşenleri:

1. Mekanik Kilit Silindir Grubu

JH70 Motosiklet Kontak Anahtarı kilit gövdesi, yüksek hassasiyetli bakır kilit silindiri ve orijinal fabrikanın özel anahtarıyla eşleştirilmiş, döküm çinko alaşımı veya alüminyum alaşımından yapılmıştır. Yalnızca orijinal fabrika anahtarının tam olarak dönmesine izin veren, aynı anda hem çalıştırma kontrolü hem de hırsızlığa karşı koruma sağlayan hassas bir tambur mekanizmasına sahiptir.

Bazı modellerde ayrıca direksiyon kilidi bağlantı tasarımı da bulunur; kilitli konuma getirildiğinde gidonu güvenli bir şekilde kilitler ve park halindeyken aracın güvenliğini daha da artırır.

2. Elektrik Kontak Modülü

Kilit silindiri, her konum için devre açma/kapama gereksinimlerine tam olarak uyan kontakların sayısı ve konumu ile yüksek saflıkta bir bakır kontak grubunu entegre eder. Temas yüzeyi, oksidasyona ve korozyona etkili bir şekilde direnmek, uzun vadeli istikrarlı iletkenlik sağlamak ve tüm aracın elektrik sistemi için sağlam bir koruyucu bariyer sağlamak için profesyonel oksidasyon önleyici işleme tabi tutulur.

3. Kablo Terminali Düzeneği

JH70 Motosiklet Kontak Anahtarının arkası, güç kaynağına, ateşleme sistemine, aydınlatma devresine ve diğer çekirdek devrelere bağlanan 3-6 takılabilir kablo terminal bloklarıyla donatılmıştır. Kullanışlı eklenti tasarımı, devre denetimi ve bakımının verimliliğini önemli ölçüde artırır.

Çalışma Prensibi

Anahtar kilit silindirine yerleştirildiğinde ve döndürüldüğünde, kilit silindiri hassas bir dişli kavrama mekanizması yoluyla dahili kontak düzeneğini eşzamanlı olarak hareket edecek şekilde çalıştırır, böylece tüm aracın elektrik devresinin açık/kapalı durumunu kontrol eder. Spesifik çalışma süreci aşağıdaki gibidir:

AÇIK Konumu (Açık Konumu)

Anahtar AÇIK konuma getirildiğinde kilit silindirinin bağlantı mekanizması kontak grubunu güç kaynağına, ateşleme sistemine ve aydınlatma devresine bağlar. Bu sırada motosikletin elektronik gösterge paneli yanar, buji ateşleme voltajı alır ve farlar, arka lambalar ve diğer aydınlatma sistemleri bekleme moduna girerek aracın güvenli çalışması için gerekli güç desteğini sağlar.

BAŞLANGIÇ Pozisyonu (Başlangıç ​​Pozisyonu)

BAŞLAT konumuna çevrildiğinde (bazı basitleştirilmiş modeller bu fiziksel konumu atlar ve ayrı bir elektrikli çalıştırma düğmesi kullanır), JH70 Motosiklet Kontak Anahtarı, ateşleme sistemi ve aydınlatma devresine olan bağlantıyı sürdürmenin yanı sıra marş motoru devresini de bağlar. Akım daha sonra marş dişlisini motor volanına geçecek şekilde hareket ettirir, krank milini döndürür ve motor çalıştırma işlemini tamamlar.

Aşırı yük nedeniyle marş motorunun zarar görmesini önlemek için bu konumda genellikle aşırı akım koruma mekanizması bulunur ve tek çalıştırma süresi 5-8 saniye ile sınırlıdır.

KAPALI/KİLİT Konumu (Motor Kapalı/Kilit Konumu)

Anahtar OFF veya LOCK konumuna çevrildiğinde kontak mekanizması tüm devre bağlantılarını tamamen keser ve aracın güç beslemesi kesilir. Aynı zamanda, mekanik kilit gövdesinin kilit cıvatası dışarı çıkar ve gidon sabitleme oluğu ile birleşerek gidonu belirli bir açıda kilitler, park halindeyken aracın hareket etmesini veya keyfi olarak dönmesini etkili bir şekilde önleyen fiziksel bir hırsızlık önleme bariyeri oluşturur.

Ürün Parametresi:

Max Trading sizinle çalışmayı sabırsızlıkla bekliyor

Mevcut küresel motosiklet kontak anahtarı pazarının yıllık bileşik büyüme oranı %22'dir ve pazar büyüklüğünün 2025 yılına kadar 15 milyar yuan'ı aşması beklenmektedir. Ürünlerimiz, tam uyarlanabilirlik, yüksek stabilite, zeka ve uyumluluktan oluşan dört avantajıyla pazarda lider bir konuma gelmiştir. İster sınır ötesi e-ticaret satıcısı, ister bölgesel parça toptancısı, ister araç üreticisi tedarikçisi olun, özelleştirilmiş logolar, özel paketleme, kademeli fiyatlandırma politikaları ve 7×24 saat dış ticaret hizmet desteği sağlayabiliriz.

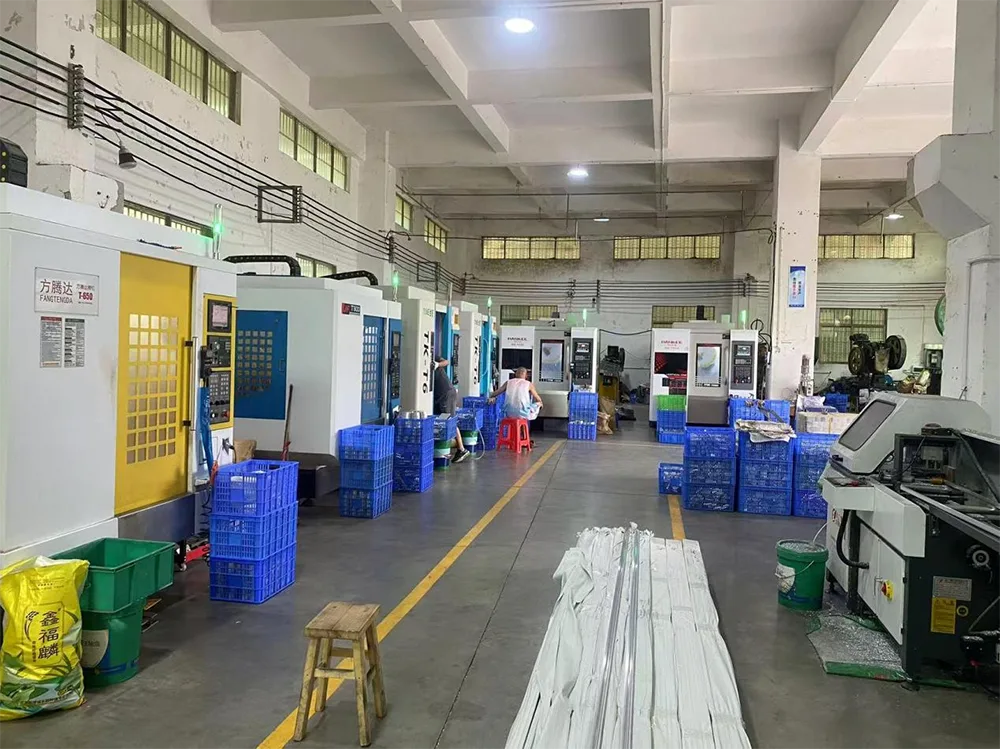

Üretim atölyesi
