Max trading keep pace with the development of the times and constantly innovate and upgradethe system of motorcycle crank connecting. As a Chinese supplier of motorcycle crankshafts, connecting rods, and other products, Max Trading has unique insights into motorcycle crankshaft connecting systems.
Krank bağlantı sistemi, esas olarak çalışma sırasında oluşan atalet kuvvetlerine ve titreşimlere karşı mekanikleri geliştirerek, düzgün ve güvenilir güç çıkışı sağlayarak motosiklet motor sisteminde bir "güç dönüştürücü" olarak rol oynar. Yardımcı işlevleri olan destek ve denge de aynı derecede önemlidir.

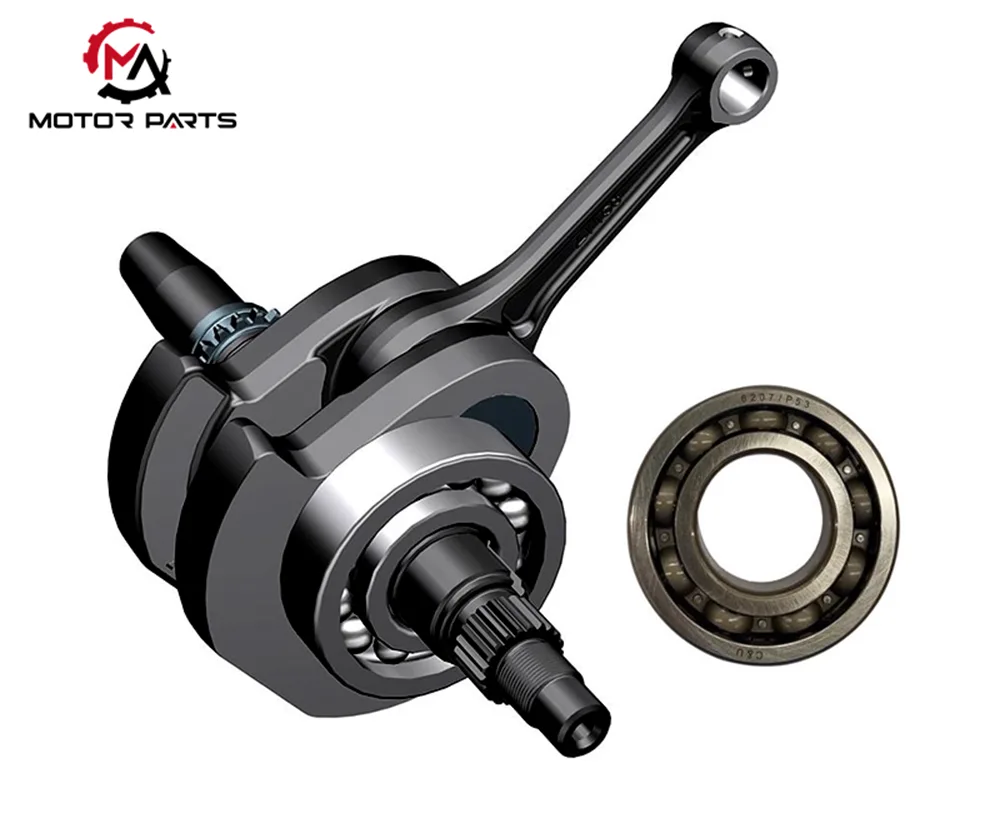

Motosiklet krank biyel kolu sistemi üç ana bileşenden oluşur: krank tertibatı, biyel kolu tertibatı ve yardımcı cihaz. içindekrank mili tertibatıKrank mili, krank mili pimi ve denge bloğu sistemi döndüren ana bileşenlerdir. Motosiklet krank milinin ön ve arka uçları, yüksek hassasiyetli rulmanlar veya kaymalı rulmanlar aracılığıyla motor muhafazasının yatak yuvasında sağlam bir şekilde desteklenir ve dönüş sırasında stabilite sağlanır.

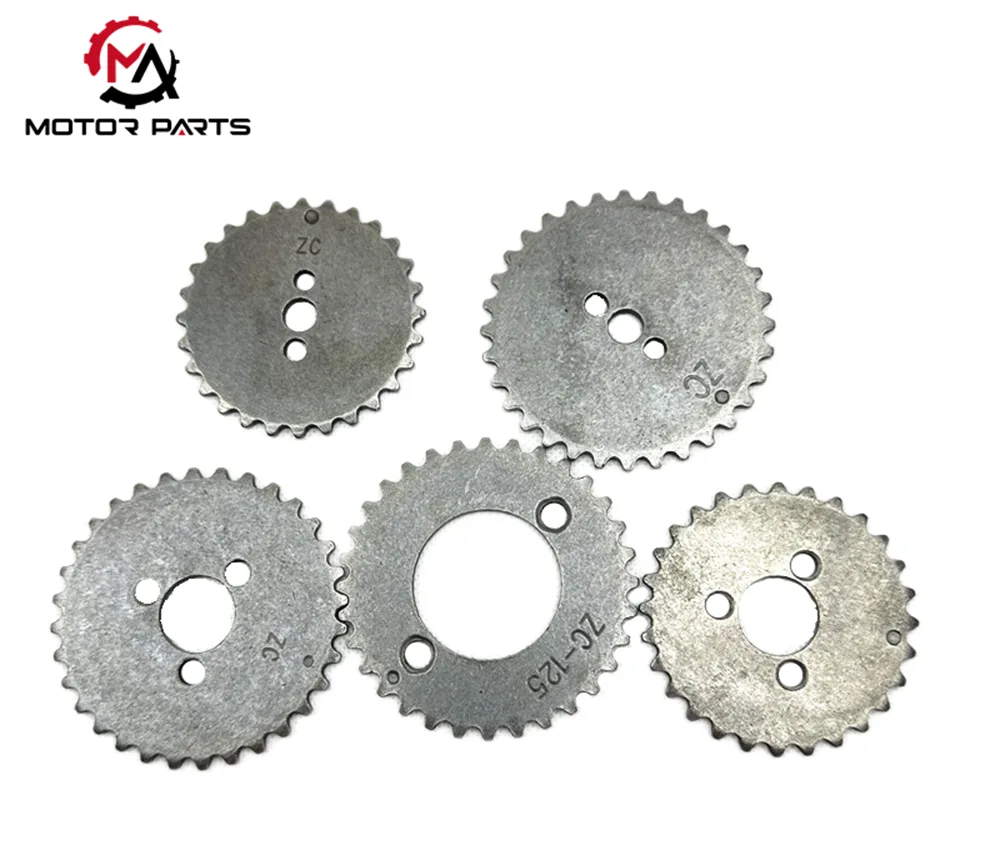

Motosiklet krank milinin ön ucu genellikle aşağıdakilerle donatılmıştır:zamanlama dişlileri(supap mekanizmasını kontrol eder) veya kavramaları (şanzıman sistemine güç iletir) anahtar bağlantıları veya flanş yapıları aracılığıyla sağlarken, arka uç bir volanla (kinetik enerjiyi depolayan, hızı dengeleyen) veya manyetik bir motorla (ateşleme enerjisi sağlayan) monte edilir.
Her iki tarafa simetrik olarak dağıtılan motosiklet krank kolları, tork aktarımı için temel yapıyı oluşturan eksiksiz bir çerçeve oluşturmak üzere krank pimleri ile sağlam bir şekilde bağlanmıştır. Dönme işlemi sırasında oluşan merkezkaç kuvveti girişimini ortadan kaldırmak için, motosiklet krank kolundaki karşı ağırlığın, dönme atalet kuvvetinin %90'ından fazlasını etkili bir şekilde karşılayabilen ve makinenin genel titreşimini önemli ölçüde azaltabilen, ± 1 g · cm dahilinde kontrol edilen bir doğrulukla sıkı dinamik denge kalibrasyonundan geçmesi gerekir. Motosiklet biyel kolunun büyük ucu, kesitli bir yapı aracılığıyla krank pimine esnek bir şekilde bağlanır ve periyodik darbe yüklerine dayanabilen kayan bir sürtünme çifti oluşturmak için aşınmaya dayanıklı yatak kovanları içeriye gömülür; Motosiklet biyel kolunun küçük ucu, pistonun ileri geri hareket sırasında esnek bir şekilde salınmasını sağlamak için tamamen yüzer veya yarı yüzer bir bağlantı tasarımı kullanılarak bir piston pimi aracılığıyla pistona menteşelenir. Biyel kolu gövdesi, yeterli yapısal sağlamlık sağlayan ve ağırlığı mümkün olan en aza indiren, I şeklinde veya kutu şeklinde bir kesite sahip yüksek mukavemetli dövme çelikten yapılmıştır. Güç aktarımı sırasında, motosiklet pistonunun doğrusal itme kuvvetini verimli bir şekilde krank milinin dönme torkuna dönüştürebilir. Rulmanlar, yağ keçeleri, yağlama kanalları gibi yardımcı cihazlar sistemin uzun süreli güvenilir çalışmasını sağlamak için önemli desteklerdir. Motosiklet yatak kabuğu, aşınmaya karşı yüksek dirençli alaşım malzemelerden (Babbitt alaşımı ve bakır kurşun alaşımı gibi) yapılmıştır ve krank pimi ile biyel kolunun büyük ucu arasındaki sürtünme kaybı, yağ filmi yağlaması yoluyla azaltılır; Motosiklet yağ keçesi, krank milinin ön ve arka uçları ile mahfaza arasındaki bağlantı noktasına monte edilmiştir; bu, yağlama yağı sızıntısını etkili bir şekilde önleyebilir ve harici toz ve yabancı maddeleri izole edebilir. Krank mili boyunca yağlama kanalları, motosiklet motorunun ana yağ geçişine bağlanır; bu, basınçlı yağlama yağını çeşitli şaft boyunlarına ve yatak parçalarına doğru bir şekilde iletebilir, sürekli soğutma ve yağlama koruması oluşturarak sistemin servis ömrünü önemli ölçüde uzatır.
Krank biyel sisteminin temel işlevi, doğrusal hareket ile dönme hareketi arasındaki hassas karşılıklı dönüşüme dayanır. Motosiklet motoru bujisi ateşlemeyi tetiklediğinde, yakıt karışımının anlık patlamasıyla üretilen yüksek basınçlı gaz (en yüksek basınç 8-12 MPa'ya ulaşabilir) güçlü bir itme kuvveti oluşturarak motosiklet pistonunu silindir ekseni boyunca ileri geri doğrusal hareket yapmaya yönlendirir. Bu kuvvet, piston pimi aracılığıyla motosiklet biyel kolunun küçük ucuna iletilir ve daha sonra biyel kolu gövdesi yoluyla biyel kolunun büyük ucuna iletilir, sonuçta krank pimini krank milinin merkezi etrafında dönecek şekilde hareket ettirir ve mekanik çalışmayı sürdürmek için krank milinden sürekli tork çıkışı sağlar. Emme, sıkıştırma ve egzoz işlemleri sırasında, krank mili biyel kolu boyunca döner ve ardından karşılık gelen ileri geri hareketi tamamlamak için pistonu hareket ettirerek tam bir çalışma döngüsü oluşturur. Bu hareket dönüşümü sürecinde, sistemin çok yüksek yapısal mukavemetini gerektiren atalet kuvveti, merkezkaç kuvveti ve gaz basıncı gibi çeşitli kuvvetler üretilir. Motosiklet krank mili, bağlantı sisteminin ana bileşenidir. Motosiklet motorundaki silindir sayısına bağlı olarak krank mili, tek silindirli krank miline, çift silindirli krank miline ve çok silindirli krank miline ayrılabilir. Tek silindirli krank mili yapısı basittir; yalnızca iki sol ve sağ krank kolu ve bir krank pimi içerir; kompakt bir genel yapıya ve daha hafifliğe sahiptir; Silindir krank mili, güç çıkışını dengelemek için motosiklet silindir düzenine dayalı olarak farklı krank açılarıyla tasarlanmıştır; Çok silindirli krank mili, atalet kuvvetlerini dengelemek ve salınımları bastırmak için biyel kolu muylusu ile ters yönde düzenlenmiş bir radyal denge bloğu ile donatılmıştır. Motosiklet krank mili 42CrMo alaşımlı çelikten dövülmüştür ve yeterli sağlamlık ve aşınma direnci sağlamak için ısıl işleme tabi tutulmuştur. Modern motosiklet motoru krank milleri, eylemsizlik momentini %15 oranında azaltan ve karbon fiber volanla hızı artıran içi boş bir yapı tasarımını benimser.

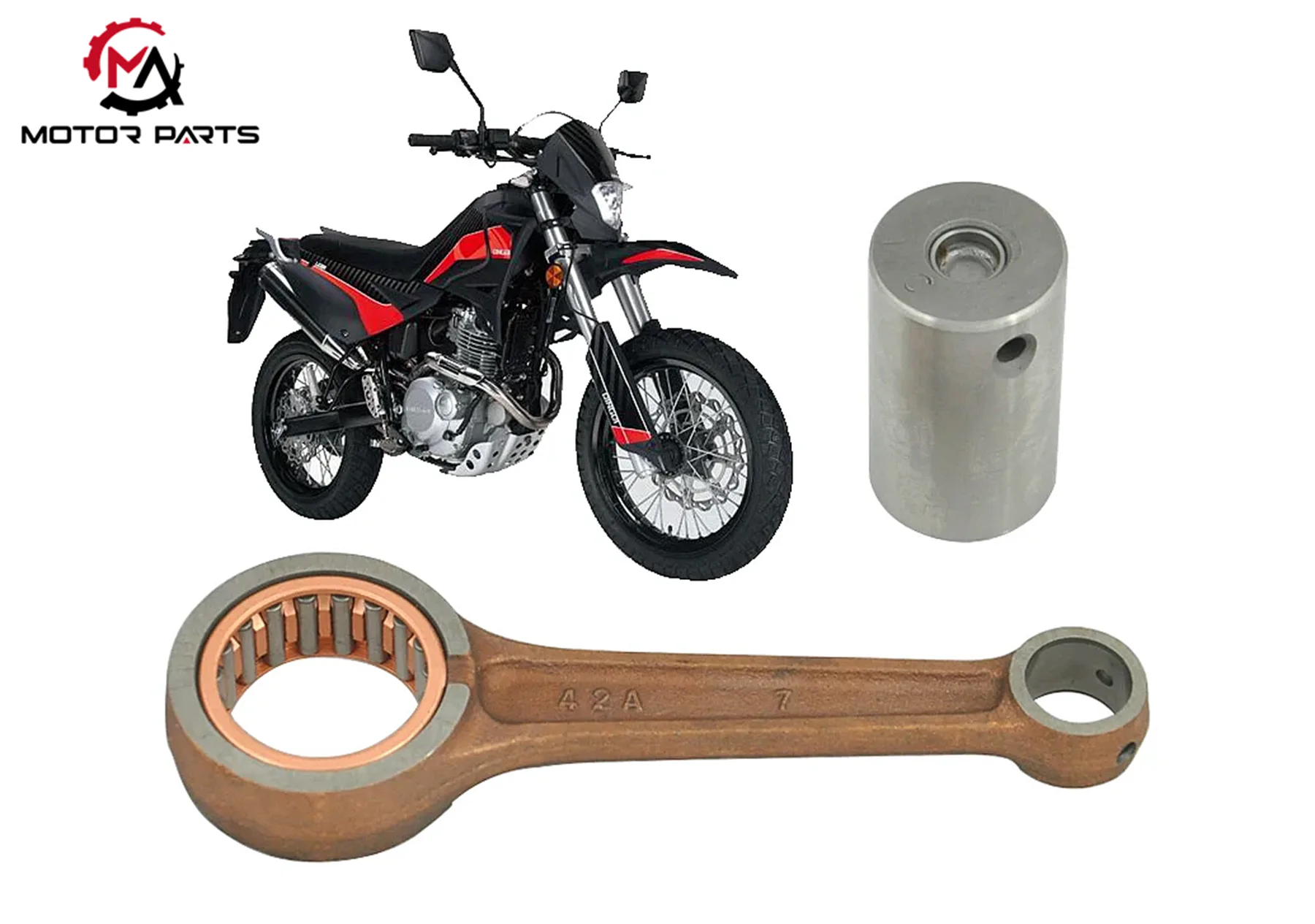

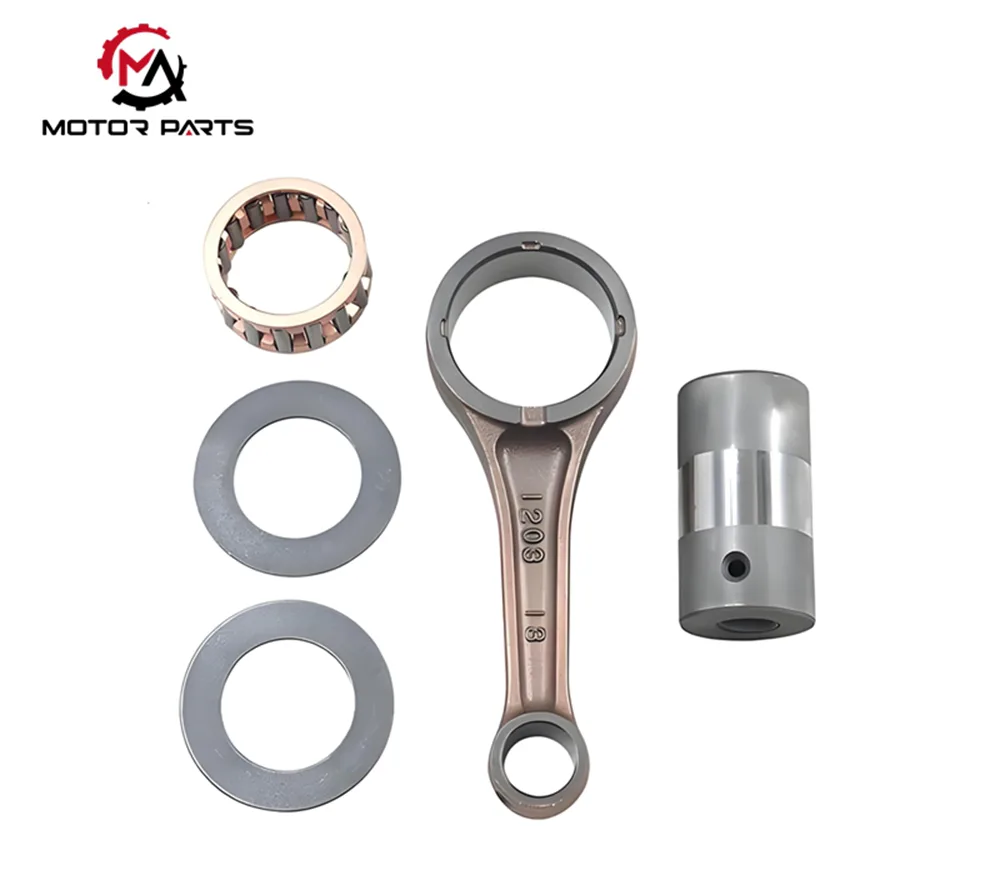

Yüksek hızlı ileri geri hareket sırasında biyel kolunun büyük bir kuvvet iletmesi gerekir. Biyel kolu gövdesi, gücü sağlarken ağırlığı mümkün olan en yüksek düzeye indirecek şekilde tasarlanmış I şeklinde bir kesite sahip, krom molibden çelik malzemeden yapılmıştır. Biyel kolunun büyük uçlu bölünmüş yapısı, kolay kurulum ve bakım için bakır kurşun alaşımlı yatak kovanlarıyla eşleştirilmiştir. Motosiklet bağlantı yüzeyi, hassas montajı sağlamak için konumlandırma pimleri veya cıvataları kullanır. Biyel kolu yatağı, ince duvarlı yatak kabuklarını benimser ve iç yüzey, sürtünme kaybını azaltan ve darbeye dayanma yeteneğini artıran aşınmaya dayanıklı alaşım tabakasıyla püskürtülür. Yardımcı bir fonksiyon olarak denge teknolojisikrank bağlantısısistemi, güç sisteminin düzgün çalışmasını sağlamanın anahtarıdır. Tek silindirli motosiklet motorları yüksek titreşim ve güç dalgalanmalarına maruz kalır ve bu da eksik dengeye neden olur. Denge blokları genellikle krank miline monte edilir veya harici bir denge mili mekanizması kullanılır. Denge mili, dişliler aracılığıyla krank miline bağlanır ve atalet kuvvetlerini ortadan kaldırmak için zıt yönlerde dönerek motor titreşimini önemli ölçüde azaltır. Çok silindirli motosiklet motorları bazı atalet kuvvetlerini simetrik olarak düzenleyerek etkisiz hale getirir. Örneğin, sıralı çift silindirli motorlar genellikle 360° veya 180° krank aşamalarını kullanırken, V şekilli çift silindirli motorlar genellikle 90° açılı bir tasarım kullanır.
Max trading’s variable compression ratio technology of the crank connecting system optimizes the compression ratio under different working conditions by changing the distance between the crank pin and the crankshaft center; The application of lightweight materials significantly cuts down the inertial mass of the system, reforms engine speed and responsiveness; Precision machining technology ensures the dimensional accuracy and surface quality of components, reducing mechanical wear and tear. Max Trading introduces the working principle and structural characteristics of the crank connecting system to motorcycle enthusiasts, which helps to deepen our understanding of the operating mechanism of motorcycle engines and provides professional guidance for engine maintenance and modification. Let's enjoy the fun of motorcycle riding more scientifically together.
