GY6-125 Motosiklet Doğrultucu

Doğrultucu regülatör olarak da adlandırılan GY6-125 Motosiklet Doğrultucu, motor güç kaynağı sisteminin "güç merkezidir" ve manyetik motor ve akü ile birlikte bir güç kaynağı üçgen sistemini şekillendirir. Ana işlevleri iki temel bölümde yansıtılmıştır:

Düzeltme dönüşümü:

Manyetik motorun çalışmasıyla üretilen alternatif akım (AC), yerleşik ekipmana doğrudan güç sağlayamayan, akım yönünde periyodik değişiklikler ve büyük voltaj dalgalanmaları özelliklerine sahiptir. GY6-125 Motosiklet Doğrultucu, dört diyotun tek yönlü iletim özellikleri aracılığıyla AC sinüs dalgasını tek yönlü darbeli DC'ye kesen yerleşik bir köprü doğrultucu devresine sahiptir. Bu işlem, akıma "tek yönlü bir vana" takılarak akımın daima aynı yönde akmasını sağlamaya benzer. Örnek olarak 50Hz AC gücünü alırsak, düzeltmeden sonra saniyede 100 titreşimli bir DC gücü oluşturarak araç ses sistemi ve gösterge panelleri gibi DC cihazlara uyarlanabilir güç sağlar.

Gerilim stabilizasyon koruması:

Farklı çalışma koşulları altında motosikletin manyetik motorunun çıkış voltajında ​​ciddi dalgalanmalar görülür. Boşta çalışma sırasında voltaj 12,5V'a kadar düşebilir, bu da akünün değişken şarj gereksinimlerinin karşılanmasını zorlaştırır; Yüksek hızlarda sürüş sırasında tepe voltajı 100V'un üzerine çıkabilir ve bu da 12V'luk bir akünün güvenli aralığını çok aşar. GY6-125 Motosiklet Doğrultucu, PWM (Darbe Genişlik Modülasyonu) teknolojisi sayesinde çıkış voltajını dinamik olarak ayarlar. Voltaj 14,8V eşiğini aştığında, fazla gücü serbest bırakmak için şönt devresini derhal etkinleştirin; Voltaj 13,5V'un altına düştüğünde şarj verimliliği artar. Bu mekanizma, yalnızca kurşun-asit akü plakalarının aktif malzemesini etkili bir şekilde koruyarak aşırı şarj ve şişkinlik nedeniyle kurşun sülfat kristallerinin oluşumunu engellemekle kalmaz, aynı zamanda sabit far renk sıcaklığı ve ateşleme bobininin sabit ateşleme enerjisini de sağlar. Pratik uygulamalarda bu voltaj stabilizasyon fonksiyonu, ampullerin servis ömrünü üç kattan fazla uzatabilir ve buji ateşlemesinin başarı oranı %99,8'e çıkarılabilir.

Bu bileşen, pil ömrünü (YTX9-BS pilin şarj ve deşarj koruması gibi) ve aydınlatma ve ateşleme sisteminin stabilitesini doğrudan etkiler ve küçük deplasmanlı scooterların önemli bir elektrik bileşenidir. Performansı, aracın elektrik sisteminin dayanıklılığını doğrudan etkiler; yüksek kaliteli redresörler, akü döngü sayısını %40 artırabilir ve anormal voltajın neden olduğu elektronik arıza olasılığını %65'ten fazla azaltabilir.

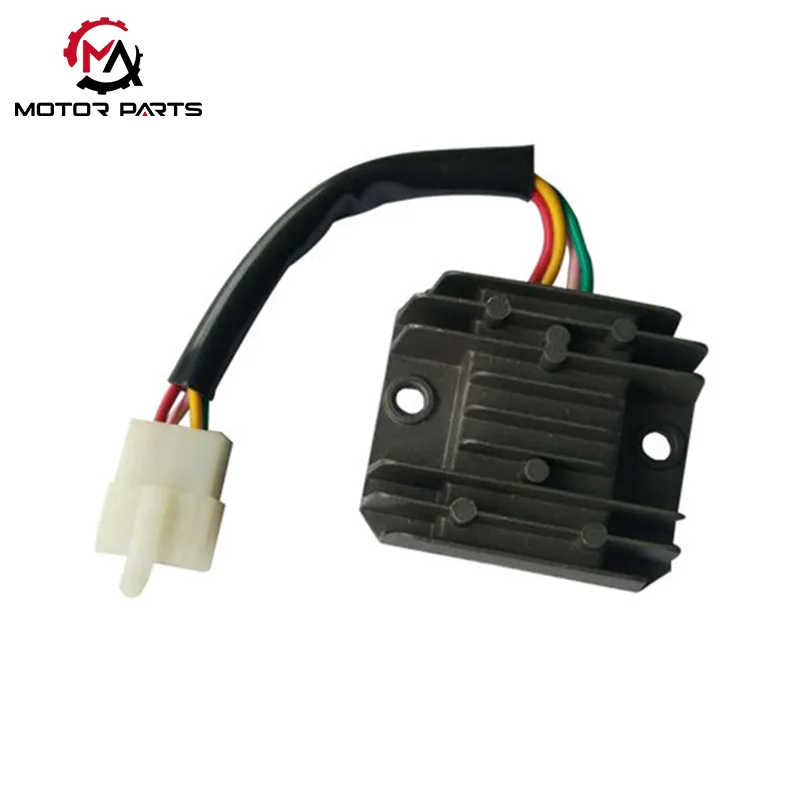

GY6 125 doğrultucu 4 telli tek fazlı tip (temel model)

Yapısal özellikler: 4 telli 4 pinli tasarımı benimseyen, 2 AC giriş hattı (sarı/pembe veya beyaz/sarı), 1 DC çıkış hattı (kırmızı) ve 1 topraklama kablosu (yeşil) içerir, ısı emicili dökme alüminyum kutuya kapatılmıştır ve nemi önlemek için epoksi reçine ile kapatılmıştır.

Gerilim stabilizasyon prensibi: Kısa devre kesme gerilimi stabilizasyon teknolojisi benimsenmiştir. Gerilim standardı aştığında gerilim kısa devre kaçağıyla kontrol edilir. Yapısı basittir, maliyeti düşüktür ve temel GY6 125 modeline (sıradan scooterlar gibi) uygundur.

Çekirdek parametreler: AC giriş voltajı 20-60V, şarj çıkış akımı 0-4A, çalışma sıcaklığı aralığı -20°C ila 60°C.

Günlük bakım tabuları

Redresörlerin aküsüz kullanılması yasaktır, aksi takdirde yüksek voltaj elektrikli ekipmanı bozar;

Uzun süre rölantide çalışmayı (aşırı şarj yüküne neden olabilir) önlemek için ısı emici üzerindeki tozu düzenli olarak temizleyin;

LED farları ve diğer ekipmanları yenilerken, aşırı yük hasarını önlemek için daha büyük çıkış akımına (≥ 6A) sahip bir doğrultucu seçilmelidir.

Ürün Parametresi:

Max Trading'in ürettiği redresörlerin avantajları nelerdir?

Voltaj Kararlılığı: Kapalı döngü geri besleme kontrol teknolojisini kullanarak çıkış voltajı, yalnızca ± 0,2V'luk gerçek dalgalanmalarla pilin aşırı şarj edilmesini ve şişmesini önleyerek 13,8V ~ 14,4V sağlıklı aralıkta doğru bir şekilde kilitlenir;

Kararlı akım: Hem farların hem de GPS'in aynı anda açıldığı yüksek yük senaryolarına uygun, yerleşik aşırı akım koruma devresi. 18A'nın nominal akımı çoğu değişiklik ihtiyacını karşılayabilir;

Kararlı ısı dağılımı: Alüminyum alaşımlı kanat tasarımı, ısı dağılımı verimliliğini% 60 artırır ve kabuk, 45 ° C'lik bir ortamda 3 saat sürekli çalışmadan sonra yalnızca 48 ° C'ye ulaşır, bu da 70 ° C'lik güvenlik eşiğinin çok altındadır.

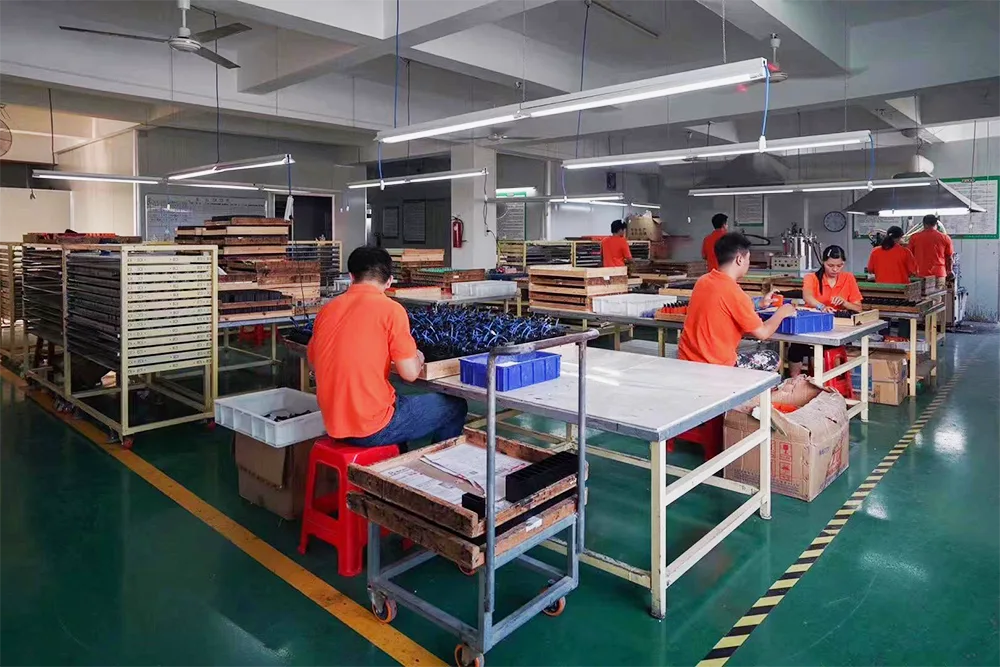

Fabrikamız
